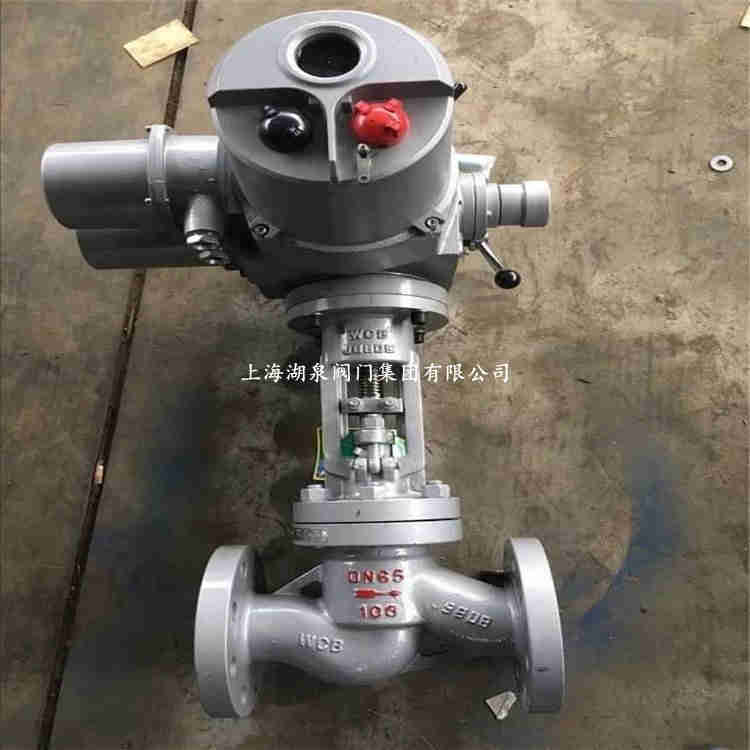

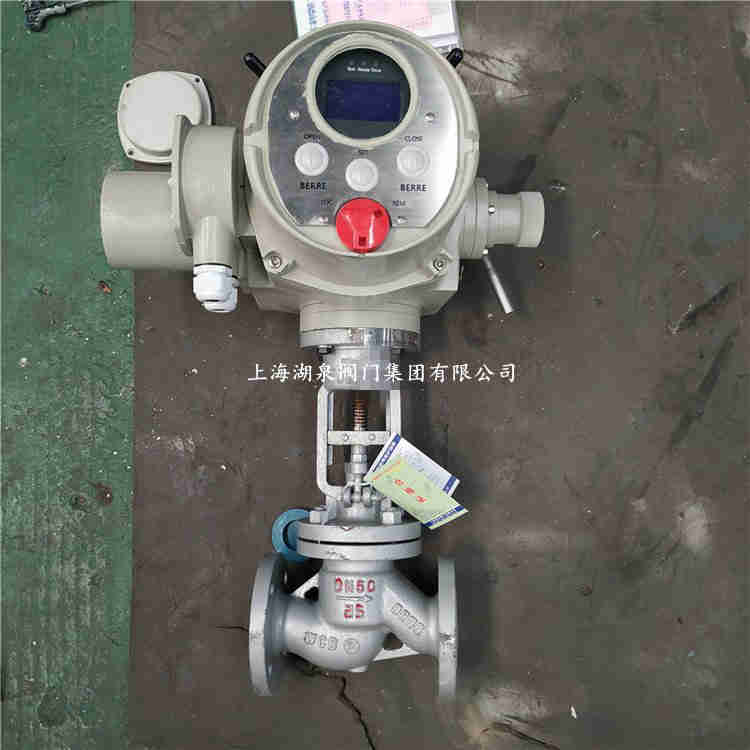

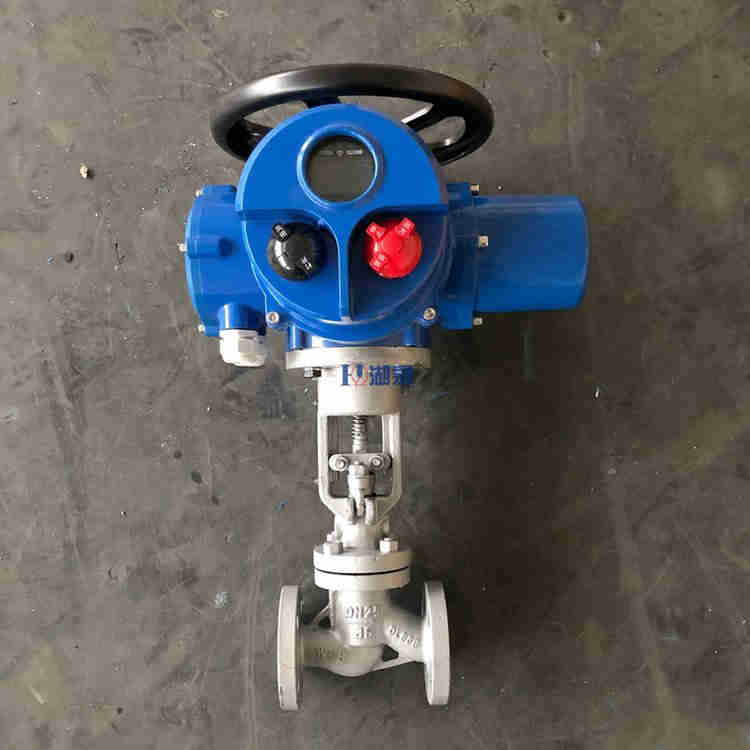

j941h-16c dn350电动截止阀智能型的尺寸和技术参数上海阀门集团有限公司J941H法兰电动截止阀由智能型电动执行器和法兰截止阀组成。电动执行器接收控制系统开关信号,带动截止阀阀杆和阀芯上下动作,完成开关控制过程。电动执行器为Z型多回转电动执行器,有户外型,整体型,...本系列截止阀广泛应用于电力、石油、化工、冶金、制药、化肥、纺织、印染等行业各种工况的管路上,作切断或接通管路介质。

一种智能控制的电动截止阀，包括阀门主体，所述阀门主体为空腔结构，所述阀门主体的左右两端均固定连接有法兰盘，所述阀门主体的圆周内壁固定连接有阀门瓣，所述阀门瓣的上端的上端开设有圆形连通孔，所述阀门主体的上端活动卡接有盖板，所述盖板的上端开设有多个连接孔，且多个连接孔均贯穿阀门主体的下端，多个所述连接孔内均活动插接有双向螺杆，多个所述双向螺杆的圆周表面上下部分别螺纹连接有第一螺母和第二螺母，所述盖板的上侧设有两组卡接机构，每组所述卡接机构均与盖板连接以实现其卡接，所述盖板的上侧设有转动机构，所述转动机构与圆形连通孔连接以实现去转动。

 智能型电动截止阀主要用来按通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力,温度范围很大,但一般用于中,小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较...智能开关型质量稳定:实行全过程质量监控,细致入微,*检测!价格合理:高效内部成本控制,减少了开支,让利于客户!交货快捷:先进生产...智能开关型质量稳定:实行全过程质量监控,细致入微,*检测!价格合理:高效内部成本控制,减少了开支,让利于客户!交货快捷:先进生产...

 上海智能开关型电动截止阀,结构合理,密封可靠,性能优良,造型美观;阀瓣、阀座密封面用硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、...

j941h-16c dn350电动截止阀智能型的尺寸和技术参数

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2M02Ti		CF8M+ Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸类、 碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、 尿素、甲铵液	200
ZGlCr5M0		ZGlCr5M0+ Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550



压力标准	公称压力(MPa)
试验压力(MPa)	1.6	2.5	4.0	6.4
强度试验	2.4	3.75	6.0	9.6
密封试验	1.76	2.75	4.4	7.04

 j941h-16c dn350电动截止阀智能型的尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
