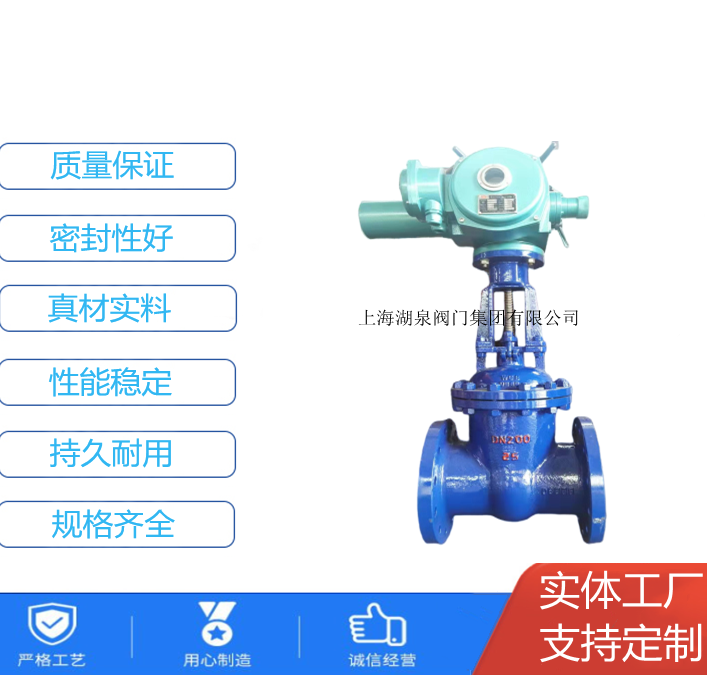

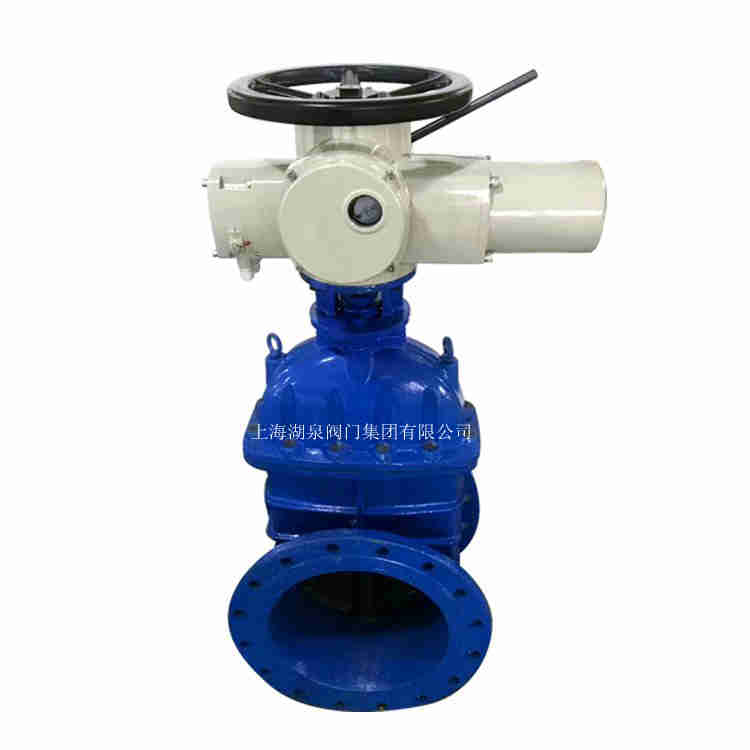

上海阀门集团有限公司电动闸阀Z941Y-16C-DN300产品规格型号说明书型号 Z941Y-16C 抗擦伤Z941Y-16C DN300防爆型电动闸阀 Z941Y耐磨电动法兰闸阀简介 电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介...硬密封电动闸阀Z941H-16C Z941Y-16C硬密封电动闸阀是由多回转电动执行器和硬密封闸阀装配而成,适用于石油、化工、水力、火力电站各种系统的管路上,切断或接通...是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。

电动闸阀型号:Z941Y-16C/25/40 连接形式:法兰 主体材料:碳钢 公称通径:200mm 3C阀门类别:工业 Z941Y-16C/25/40电动闸阀 碳钢闸阀 铸钢闸阀 法兰闸阀详细介绍 电动闸阀使用...电动闸阀z941y品牌/图片/价格 - 电动闸阀Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金钢(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I)、铬镍钛。

电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN50/DN80/DN100 电动闸阀、电动高温高压焊接闸阀 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500电动铸钢闸阀,,Z941H16/25/40/64/100/3...Z941Y电动高压闸阀是由高精度电动执行器与高压闸阀组成.采用法兰或者焊接式连接,属整体直通铸造(锻造)阀,电动高压闸阀主要应用于压力为PN25.0MPa以内的水,蒸汽,油品,过热蒸汽...本公司经营的电动高压闸阀采用法兰连接,属整体直通铸造阀,电动高压闸阀主要应用于压力为PN32.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上,中部采用阀盖连接,在高温高压工况...配套多回转电动执行器 产品介绍: Z941H-10C DN200调节型电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小...

 Z941Y-16C电动开关型铸钢闸阀 直通式法兰常温出水口 产品用途:作用功能用途:一般用于管路需要全开全关的作接通或者切断使用,不需作调节使用,楔式闸阀的特性是使用寿命长使用行业分...Z941Y-16C-DN100智能一体化法兰铸钢电动闸阀适用介质和适用温度: 壳体材料 适用介质 适用温度(℃) 碳素钢(C型) 水、蒸汽、油品 ≤425 铬镍钛钢(P型) 硝酸类 ≤200 铬镍钼钛钢(...电动闸阀使用说明:Z941H/Y-16C/25/40/64/100/160P/R/RL电动闸阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。

电动闸阀主要外形尺寸：

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
	L	D	D1	D2	B	F	Z-D	H
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845
