电动球阀，可根据客户参数要求，定制成开关型，调节型和防爆型。电压分为24V、220V、380V等。

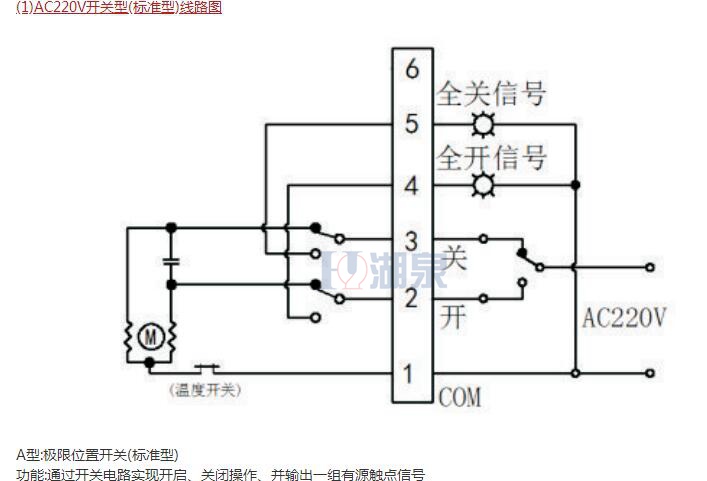

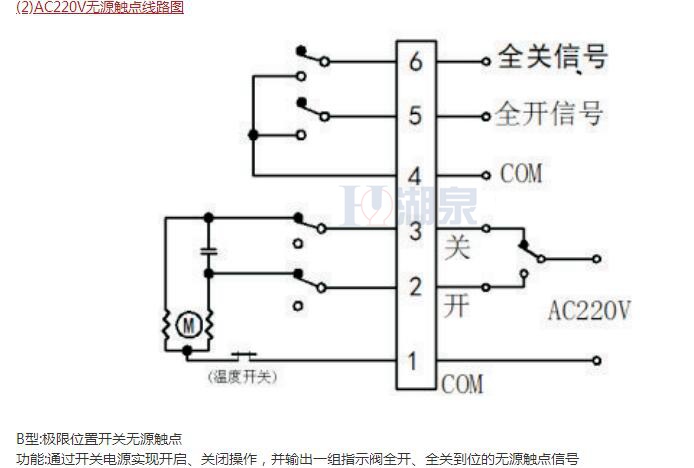

1、2、3为220V电源输入端，其中1为白线是公共端，一般接零线，2为开控制输入，3为关控制输入，蓝线：电动阀关电源、红线：电动阀开电源（2，3通过一个开关再接入220V火线,不可同时得电，最好用转换开关，每次只能一个得电。）4、5、6为阀门位置反馈开关，（）绿线：信号反馈共用端）其中5接反馈公共端，一般为（反馈电源任意一根即可），4在阀门开到位时接通5，给出一个阀门开到位的信号；6在阀门关到位的时候接通5，给出一个阀门关到位的信号。另外此反馈电动执行器不在电源输出，要在反馈回路接上一个电源，220V/DC24V。黑线：阀门开时输出信号电源（220V），黄线：阀门关时输出信号电源（220V）。


在电动球阀与其使用对象连接安装完毕后，最后需要进行与电气连接。电动球阀上使用的配线电缆根据电动执行器大小来的。这里简单介绍一下电动球阀配线电缆的的选用，如POE-05型电动执行器进线线锁PG9,选用Φ4——Φ8的电缆线，POE-10型电动执行器进线线锁PG11,选用Φ8-Φ10的电缆线；POE-25/POE-50型电动执行器进线线锁PG13.5,选用Φ8-Φ12的电缆线，根据电动球阀进线线锁的尺寸，请使用Φ4-Φ12电缆线，以确保连线的安全可靠。

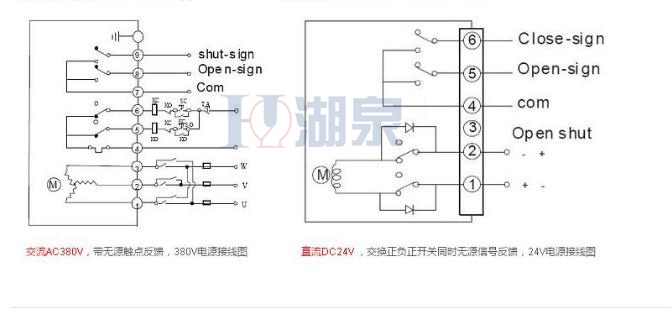

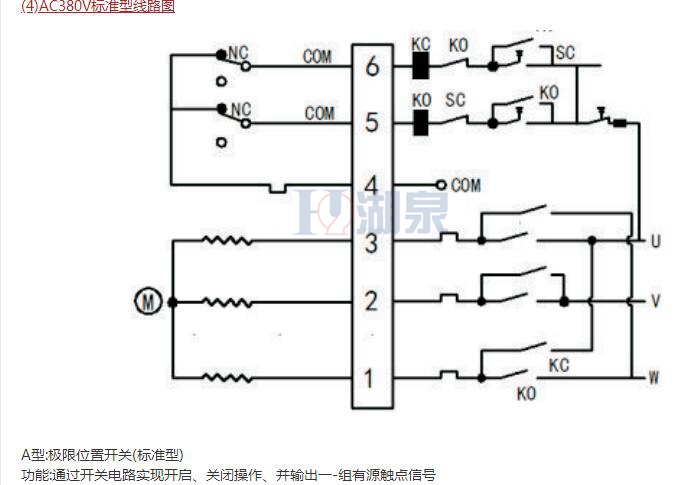

DC24V、AC220V、AC380V电动球阀接线方式是根据不同的使用要求以及现场工况不同所分类的，不同功能的电动执行器所采用的接线方式也都是不尽相同。用户应当对接线方面的相关知识有所了解，以免出现不必要的故障发生，一方面导致整个电路短路故障；另一方面，可能会导致机器等烧坏而产生的巨大经济损失，甚至出现更严重的事故。

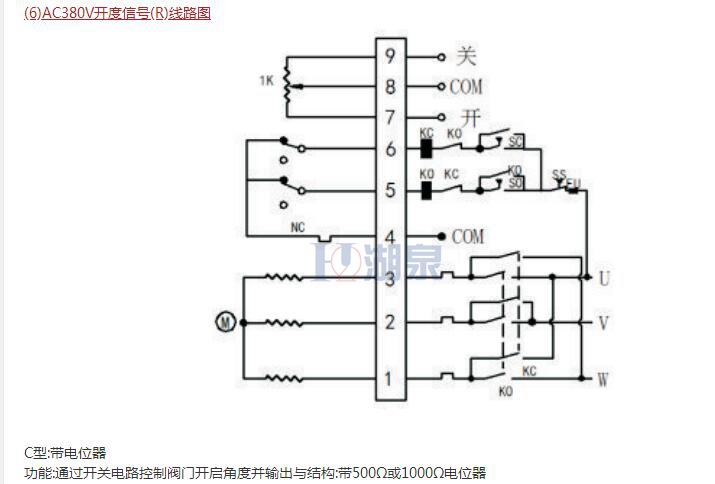

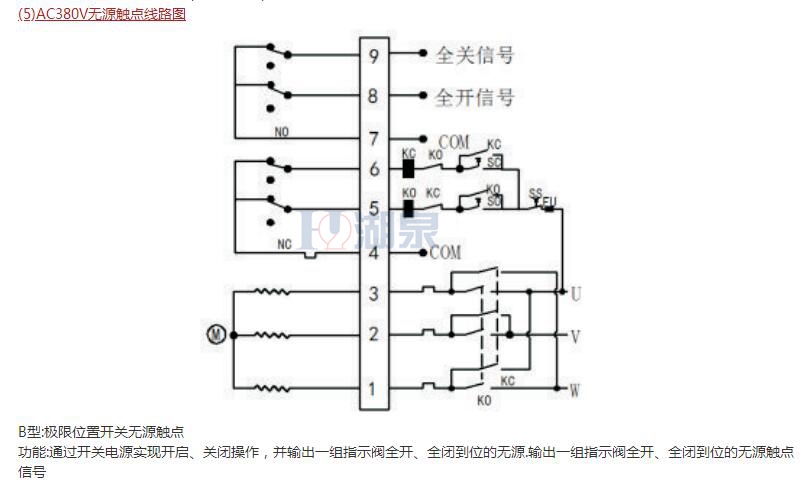

电动阀门执行器按电源电压一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分为有源开关式、无源开关式、电位计型、调节型等。（相关产品：电动开关蝶阀 电动调节蝶阀 电动开关球阀 电动调节球阀）

三线两控电动球阀是指电动阀的开、关控制由开和关两控线来完成，即由三根电线组成控制接线图，在接线前，我们先了解一下国家电工标准GB681对电线颜色的规定:  1.1、黄色——交流三相电路的第一相，A相  1.2、绿色——交流三相电路的第二相，B相  1.3、红色——交流三相电路的第三相，C相  1.4、淡蓝色——零线或中性线  1.5、黄绿双颜——GND接地线  三线两控电动阀即一根为开阀线、一根为关阀线，另外一根为零线或公共线，依据国家电工标准GB681对电线颜色的规定，我们建议生产厂商零线或公共线应使用淡蓝色（原国家标准规定使用黑色），开阀线使用红色、关阀线使用黄色或绿色，这样我们的电工师傅更容易根据电线的颜色来区别接线。
