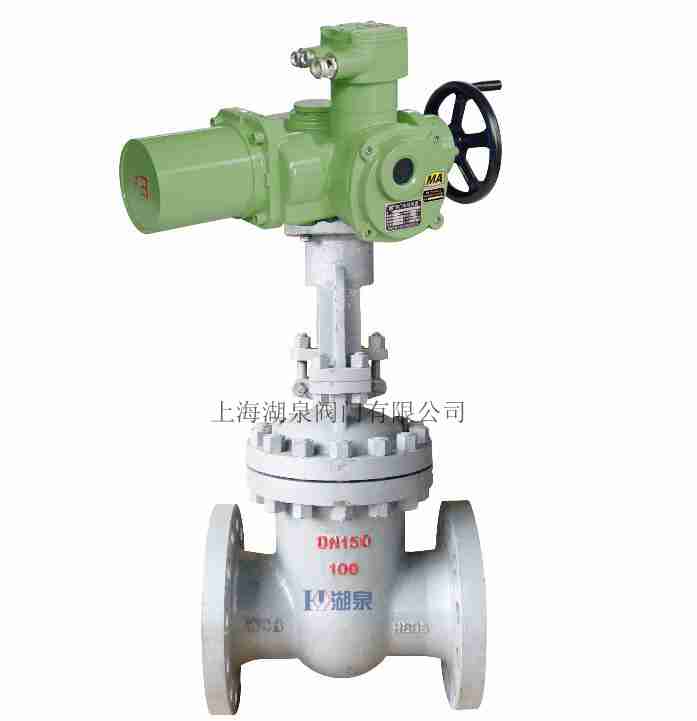

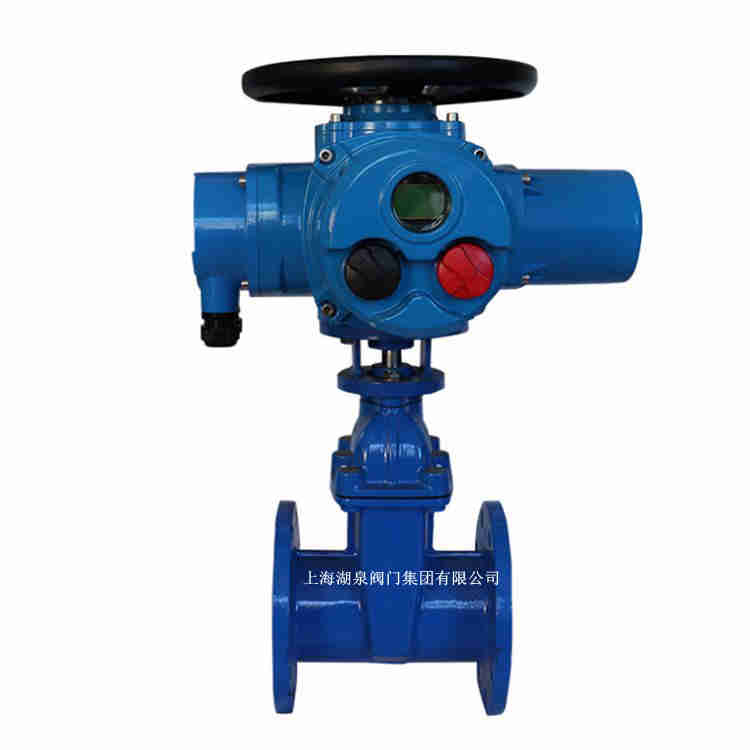

电动闸阀Z941H-16cDN100产品详细说明书，上海阀门集团有限公司系引进设备配套用阀门的专业生产软密封电动闸阀厂家，多年从事进口阀门的国产化工作，并不断吸收*进的阀门技术，在设计、制造和质量控制等方面积累了丰富的经验。电动闸阀产品概述：可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。电动闸阀Z941H-16cDN100产品详细说明书主要优点
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
公称压力：1.0～2.5MPa
工作温度:0～120℃
法兰标准:GB/T17241.6 GB9113
公称通径：50～400mm
适用介质:水、油、气等
试验标准:GB/T13927 API598/6/71、设计制造按JB/T3595等标准,可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。电动闸阀Z941H-16cDN100产品详细说明书产品引用标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;
结构长度按E101的规定或按用户提供尺寸;
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

公称通径DN(in)	主要外形尺寸及连接尺寸								电动装置型号
	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

 电动法兰闸阀外形尺寸(PN25)

公称通径DN(in)	主要外形尺寸及连接尺寸								电动装置型号
	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
