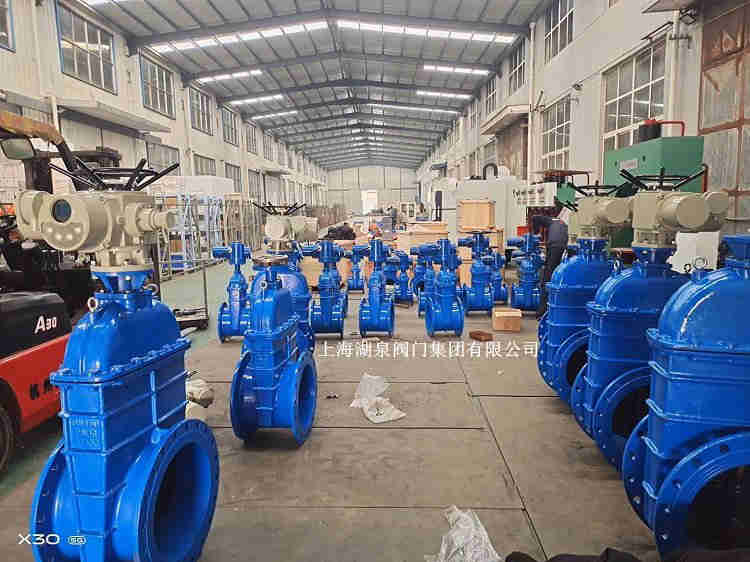

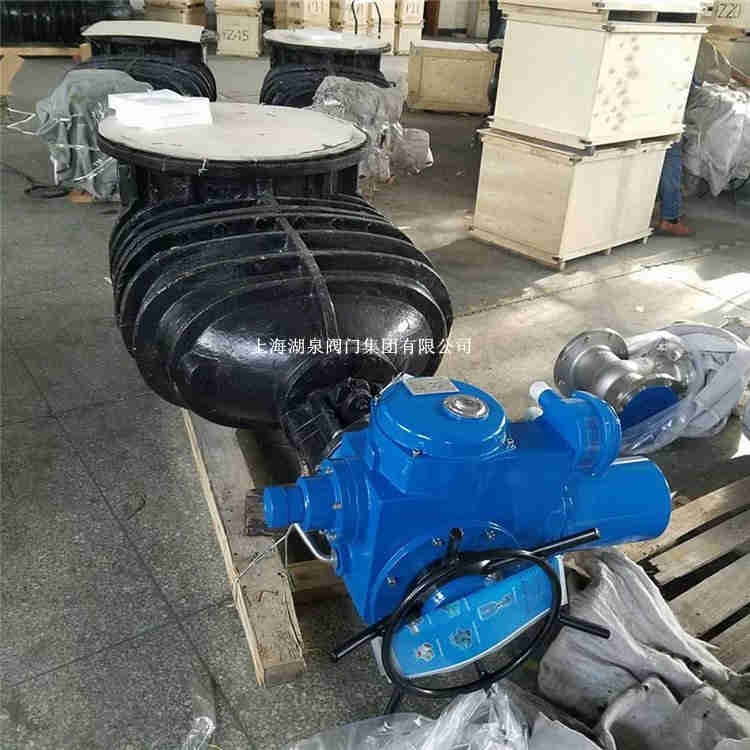

z945T-10Q Dn600电动暗杆楔式闸阀产品说明书
- 发布：2025-06-06 08:01:17
- 浏览：414
- 上海仪表阀门有限公司
上海阀门集团有限公司z945T-10Q Dn600电动暗杆楔式闸阀产品说明书，法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀。该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动暗杆闸阀广泛应用于排水、供热、电站、化工、造纸、煤碳、采矿等工程，满足了现代工、农业的自动化要求。
| 1 | 阀体 | 灰铸铁、铸钢 |
| 2 | 闸板 | 碳钢+合金钢、灰铸铁、灰铸铁+黄铜 |
| 3 | 阀杆 | 碳钢、不锈钢、黄铜 |
| 4 | 垫片 | 四氟垫片、金属石墨垫片 |
| 5 | 大阀盖 | 灰铸铁、铸钢 |
| 6 | 小阀盖 | 灰铸铁、铸钢 |
| 7 | 填料 | 句四f乙烯、柔性石墨、浸油石棉盘根 |
| 8 | 支架 | 灰铸铁、铸钢 |
| 9 | 电动执行器 | 壳体(HT200、WCB) |
| 产品型号 | 公称压力 （MPa） | 强度试验（MPa） | 密封试验（MPa） | 适用温度 （℃） | 适用介质 |
| Z945T-10 | 1.0 | 1.5 | 1.1 | ≤100 | 蒸气、水、 |
| Z945W-10 | ≤100 | 油品 |
| 公称通径DN(mm) | 主要结构尺寸(mm) | ||||||||||
| L | D | D1 | D2 | z--d | H | H1 | L1 | L2 | Do | ||
| 450 | 330 | 590 | 550 | 518 | 28 | 16
