阀门Z941Y-100I DN250字母代表什么意思?
- 发布：2024-10-23 23:48:59
- 浏览：639
- 上海仪表阀门有限公司

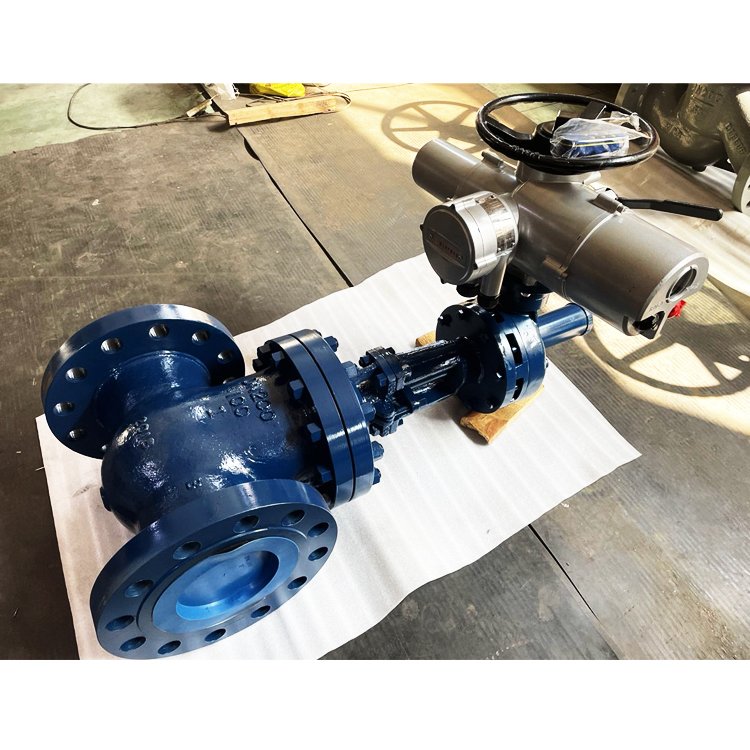

法兰硬密封型电动闸阀,口径250mm
具体是这么看出来的：
Z-闸阀
9-电动
4-法兰连接
1-楔式闸板
Y-硬密封型
100-公称压力100公斤
DN250-口径250mm
| 传动方式 | 代号 | 传动方式 | 代号 |
| 电磁阀 | 0 | 伞齿轮 | 5 |
| 电磁-液动 | 1 | 气动 | 6 |
| 电-液动 | 2 | 液动 | 7 |
| 涡轮 | 3 | 气-液动 | 8 |
| 正齿轮 | 4 | 电动 | 9 |
| 隔膜阀 | G |
| 连接形式 | 代号 | 连接形式 | 代号 |
| 内螺纹 | 1 | 对夹 | 7 |
| 外螺纹 | 2 | 卡箍 | 8 |
| 法兰 | 4 | 卡套 | 9 |
| 焊接 | 6 |
| 闸阀结构型式 | 代号 | |||
| 明杆 | 楔式 | 弹性闸板 | 0 | |
| 刚性 | 单闸板 | 1 | ||
| 双闸板 | 2 | |||
| 平行式 | 单闸板 | 3 | ||
| 双闸板 | 4 | |||
| 暗杆楔式 | 单闸板 | 5 | ||
| 双闸板 | 6 | |||
| 阀座密封或衬里材料 | 代号 |
| 铜合金 | T |
| 橡胶 | X |
| 尼龙 | N |
| 氟塑料 | F |
| 锡基轴承合金（巴氏合金） | B |
| 合金钢 | H |
| 渗氮钢 | D |
| 硬质合金 | Y |
| 衬胶 | J |
| 衬铅 | Q |
| 搪瓷 | C |
| 渗硼钢 | P |
| 阀体材料 | 代号 |
| 灰铸铁 | Z |
| 可锻铸铁 | K |
| 球墨铸铁 | Q |
| 碳钢 | C |
| Cr5Mo钢 | I |
| 1Cr18Ni9Ti钢 | P |
| Cr18Ni12Mo2Ti钢 | R |
| 12Cr1MoV钢 | V |
