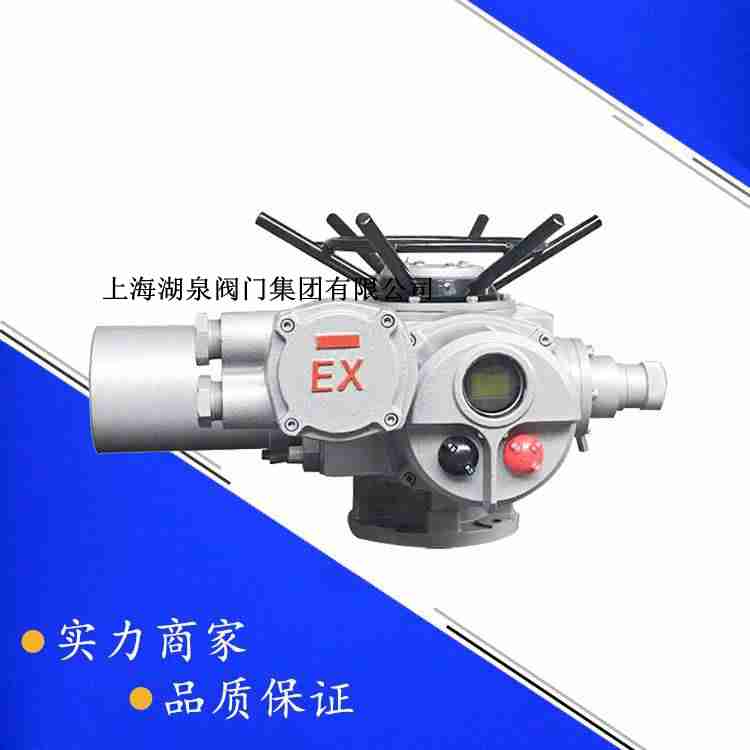

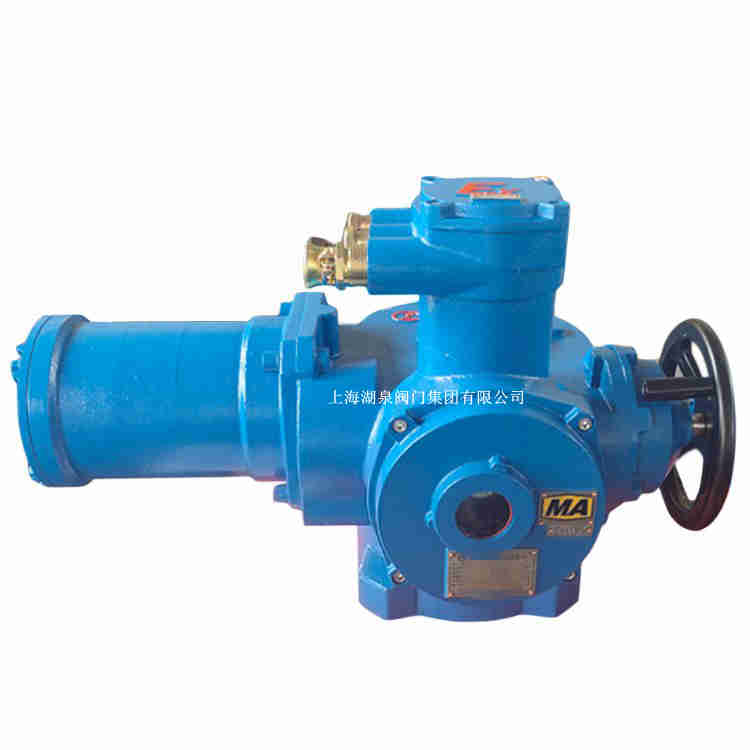

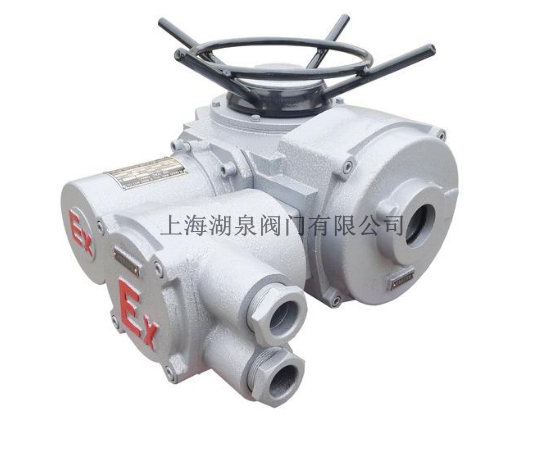

矿用隔爆型阀门电动装置ZB60-24是什么意思？ZB60-24:表示多回转矿用隔爆型阀门电动装置,输出轴公称转矩为600N.m,输出转速为24r/min。
ZB30-24:表示多回转矿用隔爆型阀门电动装置,输出轴公称转矩为300N.m,输出转速为24r/min。
型号示例:
ZB90-24/Z:表示矿用隔爆型阀门电动装置,输出转矩900N·m(90kgf·m),输出转速24r/min,带整体控制结构型。本公司生产的该系列阀门电动装置：DZB10 DZB20 DZB30 DZB45 DZB60 DZB90 DZB120 DZB180 DZB250 DZB350 DZB500 Z10-24/B Z20-24/B Z30-24/B Z45-24/B Z60-24/B Z90-24/40B Z120-24/60B Z180-18/80B 1.防爆型电动装置，可直接与闸阀、截止阀、节流阀和隔膜阀配套组装成电动阀门，也可以与二次减速器组装成DQB/DB型电动装置，与球阀、碟阀配套组成电动阀门。它可以准确地按控制指令进行开启和关1．电动装置的外壳防护等级IP55 2．电动装置在下列条件下正常工作： 海拔高度不超过1000m； 工作环境温度—20℃～+40℃； 工作环境相对湿度≤95％(25℃)； 工作环境不含有强腐蚀性的介质； 短时工作制，时间定额为10min； 额定电压为380V，频率为50HZ。

型号规格	公称转矩（N·m）	公称推力（KN）	阀杆直径	转圈数（圈）	手动 速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350


外形尺寸见图1和表3

型号	H	H1	L1	L2	L3	F	F1	F2	F3	F4	фD
Z5	271	96	158	226	249	158	259		310		316
Z10-Z30	316	130	200	238	295	200	255	317	349	374	400
Z45-Z60	415	195	277	277	394	230	275	391	369	394	460
Z90-Z120	453	195	281	281	412	278	310	426	404	429	556
Z180-Z250	585	250	320	320	474	295	360	476	455	476	320
Z350-Z500	717	280	399	399	1076	433	417	442	417	542	565

注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型
注2：F1为户外型  F2为隔爆型  F3为整体型
F4为整体隔爆型/整体调节隔爆型

按防护类型分：有户外型和隔爆型；
按控制方式分：一体化开关型和一体化调节型；
按连接形式分：有转矩型、电站型和推力型。
1、电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）
单相220V、110V（50Hz、60Hz）
2、环境温度：-20~+60℃（特殊订货-40~+80℃）
3、相对湿度：≤95%（25℃时）
4、防护等级：IP55（特殊订货IP65、IP67）
5、工作制：短时10分钟（特殊订货30分钟）


电动执行机构-	防护类型	额定输出转矩	连接型式-	输出转速（r/min）	/特殊类型
Z：多回转	W：户外型	5～500N.m	无：转矩型	12/18/24/36/42/48/60	Z：整体型
	B：隔爆型		T：推力型		T：调节型
			I：电站型



ZW 型多回转系列按防护类型分：户外型和隔爆型。
DZW 型多回转系列按控制方式分：基本型、隔爆型、整体型（开关型/调节型）、整体隔爆型、总线控制
型。
DZW 型多回转系列按连接型式分：有转矩型、电站型和推力型。
隔爆型阀门电动装置智能型 带485通讯接口工作环境和主要技术参数
供电电源：(常规三相)380V、50HZ， （单相电源）220V、110V， （特殊电源）400V、415V、440V,660V 环境温度：-20～+60°C（特殊要求可达到-20～+80°C）
相对湿度：≤95%（+25°C）
防护等级：(常规)IP65、（特殊订做）IP67
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有 dI 和 dIIBT4 两种，dI 适用于煤矿非采掘工作面；dIIBT4 用于工厂，适用于环境为 IIA、IIB 级 T1～T4 组的爆炸性气体混合物。
防爆标志：ExdIIBT4
电机工作制式：额定运行时间为 10 分钟（特殊订货 15-30 分钟）
