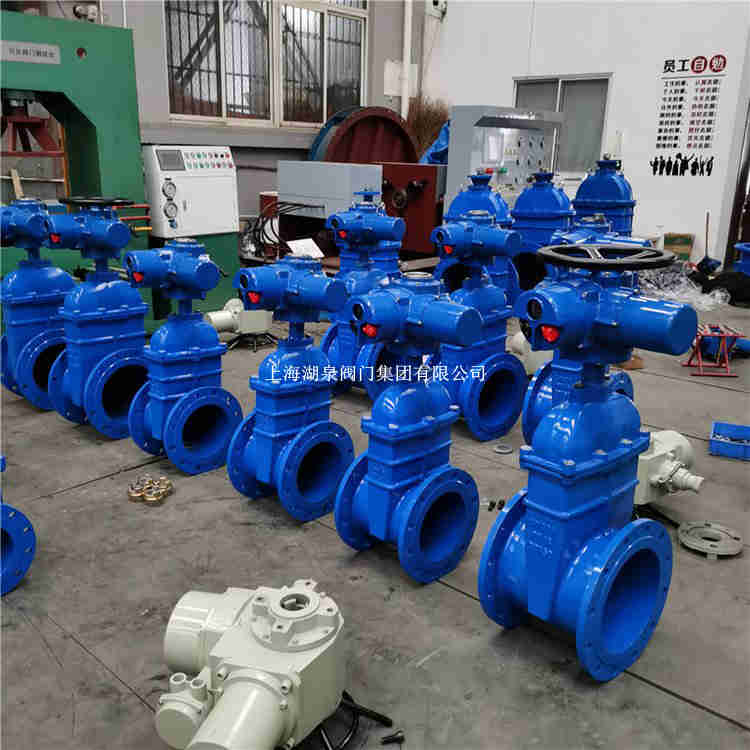

电动闸阀z941h-16c dn250什么意思，有说明书吗Z41H-16C闸阀是属于单闸板闸阀，闸板上升开启，闸板下降关闭，可作为管路开关工作的一种通用阀门。Z代表-闸阀，4代表-法兰，1代表-直通结构，H代表-合金密封，16代表-压力16公斤或1.6MPa，C代表-阀体材质为WCB，碳钢或铸钢，DN代表口径。DN200。
Z-代表为闸阀的闸字的首字母的简称。也就是代表闸阀。
9-就是我们驱动方式为电动。也就是我们俗称的电装或者电动头。
4-说明它的连接为方式为法兰。
1-我们专业名称叫：明杆契式单闸阀。通俗说法角：刚性闸板，单闸板；
H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。
16-指的是闸阀所需要的压力为16公斤。
C-主体闸阀为WCB铸钢（也叫碳钢）
DN250-阀门口径为250.可以简单来理解就是阀门的大小。

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度 Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV	≤450
WC6	≤540
WC9	≤570
C5 C12	≤540
ZGCr5Mo	≤200	硝酸类 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
≤200	醋酸类 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

GB 1.6MPa(BTL)
DN	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800
L	250	265	280	300	350	400	450	500	550	600	650	700	800	900	1000
H (开)	415	450	530	620	850	1035	1245	1450	1475	1885	2025	2180	2345	2700	2850
H1(配DZW)	620	715	765	840	875	1015	1135	1375	1485	1890	1990	2025	2285	2345	2680
D0	240	240	280	300	350	400	450	500	500	600	700	750	800	850	950
Wt/(Kg)	22	30	44	47	96	160	228	300	388	566	900	1195	1450	2100	2620

GB 2.5MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	265	280	300	350	400	450	500	550	600	650	700	800
H (开)	415	450	530	620	850	1035	1245	1450	1475	1885	2025	2180	2345
H1(配DZW)	620	715	765	840	1015	1135	1375	1485	1485	1920	1990	2025	280
D0	240	240	280	320	400	400	450	500	500	600	700	700	800
Wt(Kg)	23	32	46	67	112	218	290	324	430	650	1010	1250	1525



GB 4.0MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H (开)	415	450	565	590	885	1065	1250	1530	1675	1900	2025	2250	2575
D0	240	240	280	320	400	500	550	640	640	750	750	800	900
Wt/RF(Kg)	28	35	47	68	150	235	374	550	680	905
