【技术速递】电动闸阀z941h-16cdn200的产品性能及主要外形连接尺寸
- 发布：2025-03-31 00:01:19
- 浏览：478
- 上海仪表阀门有限公司

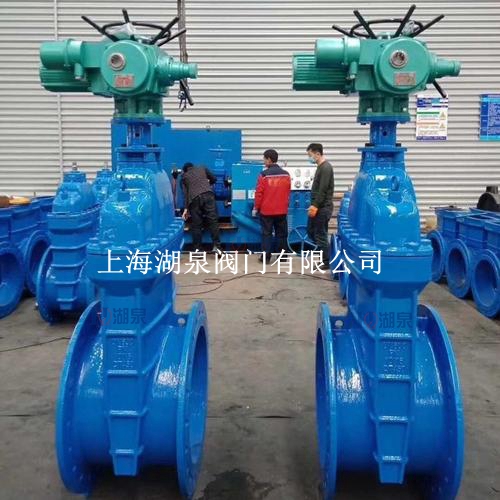

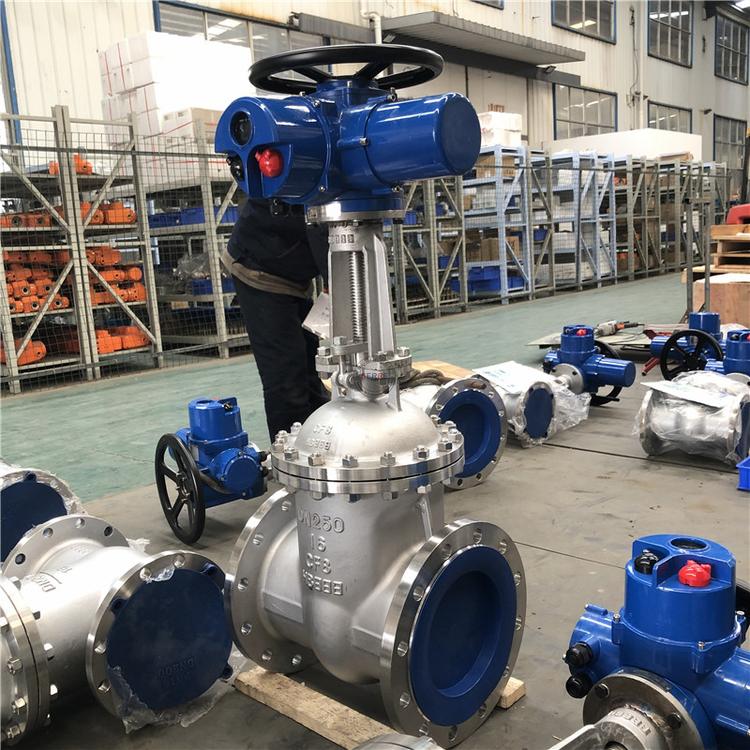

首先，电动闸阀Z941H-16C DN200采用了先进的电动执行器，能够快速、准确地实现阀门的开启和关闭操作。该执行器采用无级调节技术，具有较高的定位精度和可靠性。同时，该阀门还配备了防爆电机，有效提高了阀门的安全性能。
其次，该闸阀采用了流线型的流道设计，具有较低的流阻和较大的流量特性。阀体内部经过精密加工，保证了流体在阀门内的畅通性和稳定性。闸板采用优质材料制成，具有良好的耐腐蚀性和耐磨性，能够在恶劣的工况环境下长期稳定运行。
此外，该闸阀还具备良好的密封性能。阀座采用可调式封座结构，能够根据实际需要进行调节，保证了阀门的密封可靠性。阀杆采用双向静密封设计，有效防止了介质泄漏现象的发生。密封面采用特殊的材料处理，具有较高的耐磨性和耐腐蚀性。
关于外形连接尺寸，电动闸阀Z941H-16C DN200的法兰连接尺寸符合国际标准，便于与其他设备进行连接。阀门的尺寸为DN200，适用于中小型管道系统。阀门的外形紧凑，结构合理，可以方便地进行安装和维护。 综上所述，电动闸阀Z941H-16C DN200具有良好的产品性能和外形连接尺寸。它在工业自动化控制系统中得到广泛应用，能够满足不同行业的流体控制需求。作为一种可靠的阀门产品，它将为用户提供稳定、安全的工作环境，为生产运营提供良好的保障。
电动闸阀z941h-16c dn200产品参数表
| 型号 | 公称压力 (Mpa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
| 强度(水)(Mpa) | 密封(水)空气 | 低压密封空气(Mpa) | ||||
| Z94IH-16C Z941W-16P® | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| 硝酸类 | ||||||
| ACETICACID | ||||||
| 醋酸类 | ||||||
| NITRICACID | ||||||
| Z941W-25P® | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸类 |
| Z941W-40P® | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
| Z941W-64P® | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
Z941H电动闸阀主要连接及外形尺寸(PN16)
| 公称通径DN(in) | 主要外形尺寸及连接尺寸(mm) | 电动装置型号 | |||||||
| L | D | D1 | D2 | b | f | z-Φd | H | ||
| Z940、Z941、Z942 | |||||||||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 595 | ZB15 |
| 50 | 250 | 160 | 115 | 100 | 16 | 3 | 4-Φ18 | 653 | ZB15 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 665 | ZB15 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 725 | ZB15 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 787 | ZB15 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 806 | ZB20 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | 955 | ZB20 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ23 | 1105 | ZB40 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 1343 | ZB40 |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1516 | ZC45 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1678 | ZC45 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1849 | ZC90 |
| 450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1937 | ZC90 |
| 500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 2234 | ZC120 |
| 600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 2432 | ZC180 |
| 700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2489 | ZC250 |
| 800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2643 | ZC350 |
| 900 | 1100 | 1125 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2945 | ZC500 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 3083 | ZC500 |
| 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3382 | ZC800 |
| 1400 | 1500 | 1685 | 1590 | 1525 | 58 | 5 | 36-Φ48 | 3718 | ZC1000 |
