【技术速递】阀门电动装置DQW30-0.5/1产品说明书及选型手册

发布：2025-03-16 16:01:19
浏览：501
上海仪表阀门有限公司

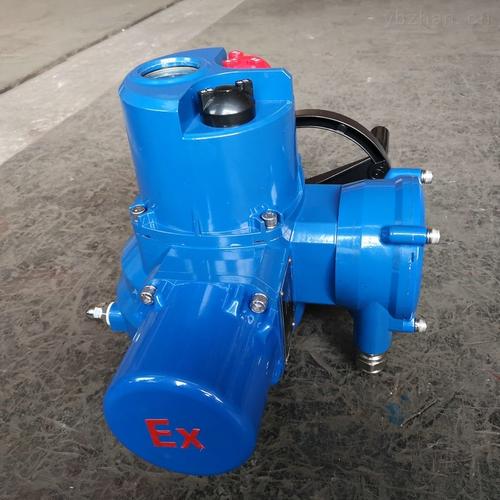

DQW30-0.5Z，输出扭矩300N.m，输出转速0.5r/min，常规电压380V，整体开关型。部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。部分回转一体化电动装置，部分回转一体化电动执行机构，部分回转一体化电动头，简称为Q型或DQW电装。是阀门实现开启、关闭或调节控制的驱动设备，也适用于球阀、旋塞阀和风门等做90°回转的阀门。
执行器

阀门电动装置DQW30-0.5
本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2025《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2025《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按防护类型可分为户外型和隔爆型；
执行器

控制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成，见图。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，远程为24VDC开关触点控制（24VDC已内供），打开盖子为现场操作。

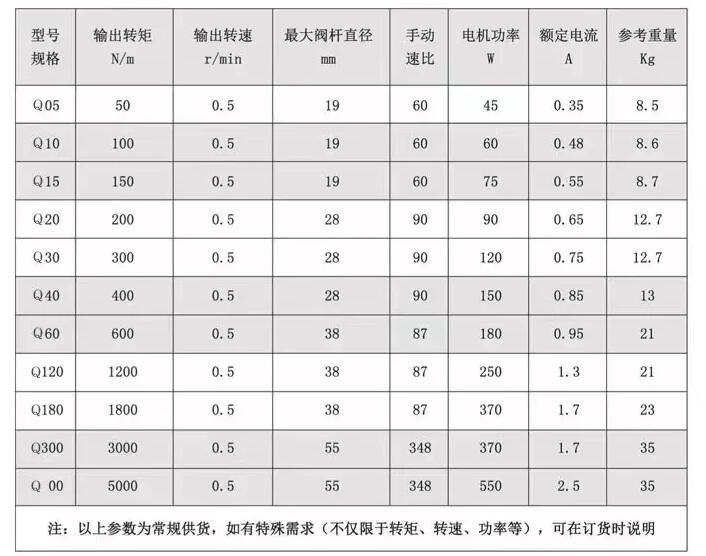

基座号	型号	输出转矩（N·m）	z大阀杆直径	手动速比	输出转速（r/min）
					0.5	1	1.5	2	3	4
					电机功率（KW）
Q1	Q10	100	28	88	0.03	0.06	0.09	0.09	0.18	0.18
	Q20	200			0.06	0.09	0.12	0.12	0.25	0.25
	Q30	300			0.06	0.12	0.18	0.18	0.37	0.37
Q2	Q60	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
	Q90	900			0.18	0.25	0.37	0.37	0.75	0.75
	Q120	1200			0.18	0.37	0.55	0.55	1.1	1.1
Q3	Q200	2025	60	67	0.37	0.55	0.75	1.1	-	-
	Q250	2500			0.55	0.55	0.75	1.1	-	-
	Q300	3000			0.55	0.75	1.1	-	-	-
	Q400	4000			0.55	0.75	-	-	-	-
	Q500	5000			0.75	1.1	-	-	-	-

功率KW	0.03	0.06	0.09	0.12	0.18	0.25	0.37	0.55	0.75	1.1
电流A	0.3	0.48	0.6	0.7	0.95	1.3	1.6	2.4	3.0	3.4
